熱電偶是一種簡單的溫度測量裝置，由兩種不同金屬組成。1822年，托馬斯?塞貝克發現了熱電偶原理。塞貝克發現不同的金屬將產生不同的、與溫度梯度有關的電勢。如果這些金屬焊接在一起構成溫度傳感器結(TJUNC，也稱為溫度結)，另一端未連接的差分結(TCOLD，作為恒溫參考端)上將呈現出電壓VOUT，該電壓與焊接結的溫度成正比。從而使熱電偶輸出隨溫度變化的電壓，無需任何電壓或電流激勵。VOUT溫差(TJUNC - TCOLD)是金屬1及金屬2的金屬類型的函數。該函數在美國國家標準與技術研究院(NIST) ITS-90熱電偶數據庫中嚴格定義，覆蓋了絕大多數實用金屬1和金屬2組合。利用該數據庫，可根據VOUT測量值計算相對溫度TJUNC。然而，由于熱電偶以差分方式測量TJUNC，為了確定溫度結的實測溫度，就必須知道冷端絕對溫度(單位為°C、°F或K)。所有現代熱電偶系統都利用另一絕對溫度傳感器(PRTD、硅傳感器等)精密測量冷端溫度，并進行數學補償。

熱電偶廣泛用于各種溫度檢測。熱電偶設計的最新進展，以及新標準和算法的出現，大大擴展了工作溫度范圍和精度。目前，溫度檢測可以在-270°C至+1750°C寬范圍內達到±0.1°C的精度。熱電偶的類型各種各樣，但是針對具體的工業或醫療環境可以選擇最適合的異金屬對。這些金屬或合金組合被NIST及國際電工委員會標準化，簡寫為E、J、T、K、N、B、S、R等。NIST和IEC為每種熱電偶類型開發了標準數學模型。這些冪級數模型采用獨特的系數組合，每種熱電偶類型及不同溫度范圍的系數都不同。下表所示為部分常見熱電偶類型。

J型熱電偶具有相對較高的塞貝克系數、高精度和低成本，應用廣泛。這些熱電偶使用相對簡單的線性化算法，即可達到±0.1°C的測量精度。K型熱電偶覆蓋的溫度范圍寬，在工業測量領域的應用非常廣泛。這些熱電偶具有適中的高塞貝克系數、低成本及良好的抗氧化性。K型熱電偶的精度高達±0.1°C。E型熱電偶的應用沒有其它類型熱電偶普及。然而，這組熱電偶的塞貝克系數最高。E型熱電偶所需的測量分辨率低于其它類型。E型熱電偶的測量精度可達到±0.5°C，需要的線性化計算方法相對復雜。S型熱電偶由鉑和銠組成，這對組合能夠在非常高的氧化環境下實現穩定、可復現的測量。S型熱電偶的塞貝克系數較低，成本相對較高。S型熱電偶的測量精度可達到±1°C，需要的線性化算法相對復雜。

熱電偶為電壓發生裝置。但是，大多數常見熱電偶的輸出電壓作為溫度的函數呈現非常高的非線性。如果沒有經過適當補償，常見的工業K型熱電偶的非線性誤差會超過數十?dāng)z氏度。

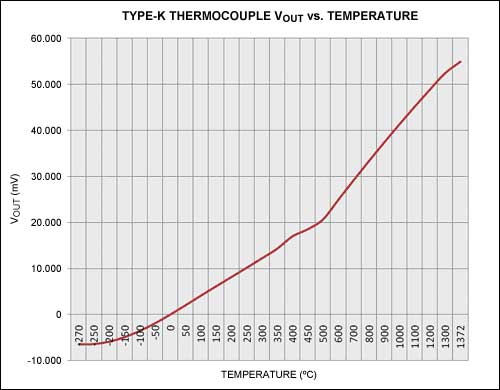

K型熱電偶的輸出電壓和溫度關系圖。曲線在-50°C至+350°C范圍內線性度較好；在低于-50°C和高于+350°C時，相對于絕對線性度存在明顯偏差。

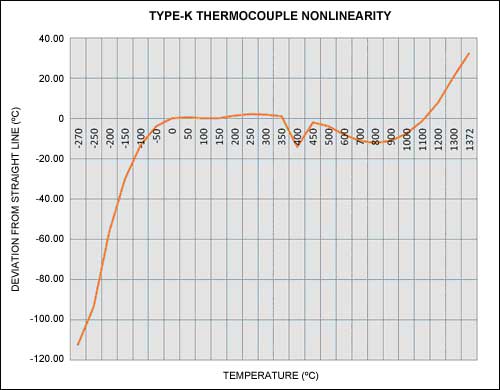

相對于直線逼近的偏差，假設線性輸出為從-50°C至+350°C，平均靈敏度為k = 41μV/°C。

IEC采用的NIST ITS-90等現代熱電偶標準化處理、查找表和公式數據庫，是當前系統間互換熱電偶類型的基礎。通過這些標準，熱電偶很容易由相同或不同制造商的其它熱電偶所替代，而且經過最少的系統設計更新或校準即可確保性能指標。NIST ITS-90熱電偶數據庫提供了詳細的查找表。通過使用標準化多項式系數，還可利用多項式在非常寬的溫度范圍內將熱電偶電壓換算成溫度(°C)。根據NIST ITS-90熱電偶數據庫，多項式系數為：T = d0 + d1E + d2E2 + ... dNEN

式中：T為溫度，單位為°C；E為VOUT，熱電偶輸出，單位為mV；dN為多項式系數，每一熱電偶的系數是唯一的；N = 多項式的最大階數。

K型熱電偶的NIST (NBS)多項式系數。

利用表中的多項式系數，能夠在-200°C至+1372°C溫度范圍內以優于±0.1°C的精度計算溫度T。大多數常見熱電偶都有不同系數表可用。同樣，在-200°C至0、0至+500°C和+500°C至+1372°C溫度范圍也可以找到類似的NIST ITS-90系統，能夠以更高精度(低于±0.1°C，相對于±0.7°C)計算溫度。K型熱電偶在-50°C至+350°C范圍內的線性度適當。對于有些不太嚴格的應用，線性逼近公式能大大降低計算量和復雜度。近似絕對溫度可計算為：，式中：E為實測熱電偶輸出，單位為mV；Tabs為K型熱電偶的絕對溫度，單位為°C；Tcj為PT1000實測的熱電偶冷端溫度，單位為°C；Ecj為利用Tcj計算得到的冷端熱電偶等效輸出，單位為mV。

所以：k = 0.041mV/°C——從-50°C至+350°C范圍內的平均靈敏度，然而，為了在更寬的溫度范圍(-270°C至+1372°C)內精密測量，強烈建議采用多項式和系數(根據NIST ITS-90)：Tabs = ?(E + Ecj)，式中：Tabs為K型熱電偶的絕對溫度，單位為°C；E為實測熱電偶輸出，單位為mV；Ecj為利用Tcj計算得到的冷端熱電偶等效輸出，單位為mV；f為多項式函數；TCOLD為PT1000實測的熱電偶的冷端溫度，單位為°C。澤天傳感整理，轉載請保留。
