CWB120小型溫度變送器是一款外形結構比CWB130更為小巧、緊湊的溫度測量傳感器，同樣基于標準化的Pt100或Pt1000溫度傳感元件和高性能專用信號調理電路制造而成。感溫元件采用德國高品質溫度鉑金電阻，結合澤天傳感成熟的生產工藝技術，產品性能卓越，最高測量溫度可達125度。CWB120結構上采用激光焊接，不銹鋼結構，抗震動沖擊、抗干擾能力強；美觀小巧堅固外形，特別適合對安裝空間受限的應用場合。

應用領域

制冷與空調、壓縮機組、控制冷卻水；

適用氣體或液體介質，如空氣、天然氣、蒸汽、水或機油等；

石油、化工、冶金、電力、機床、水處理、工業控制等。

技術參數

測量范圍：－50℃～125℃；

傳感器類型：Pt100或Pt1000；

供電電源：9～32VDC；

輸出信號：4～20mA；0～20mA；0～5VDC；0.5～4.5V等；

準 確 度：±0.1%FS；±0.2%FS；±0.5%FS；

重 復 性：±0.1%FS/年；

長期穩定性：±0.1%FS/年；

頻率響應：≥10Hz；

環境溫度：－45℃～85℃；

介質溫度：－50℃～125℃；

壓力連接：M14X1.5，G1/4，1/4NPT等或指定；

過程連接：316L, 304；

電氣連接：直接出線；M12；航空插件；

探頭直徑：Ф6mm（長度可定制）；

外殼防護：IP65，P67。

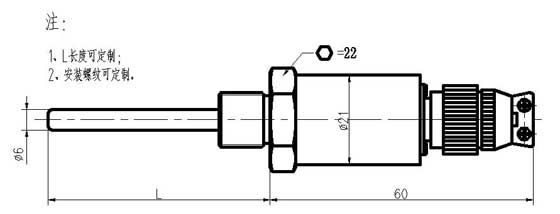

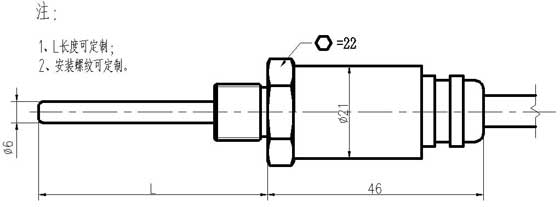

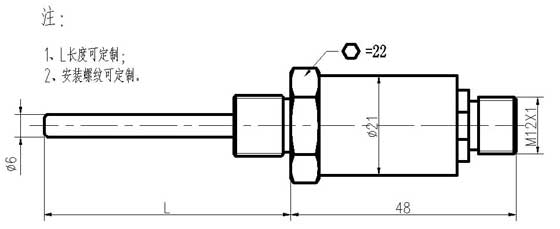

典型外形結構

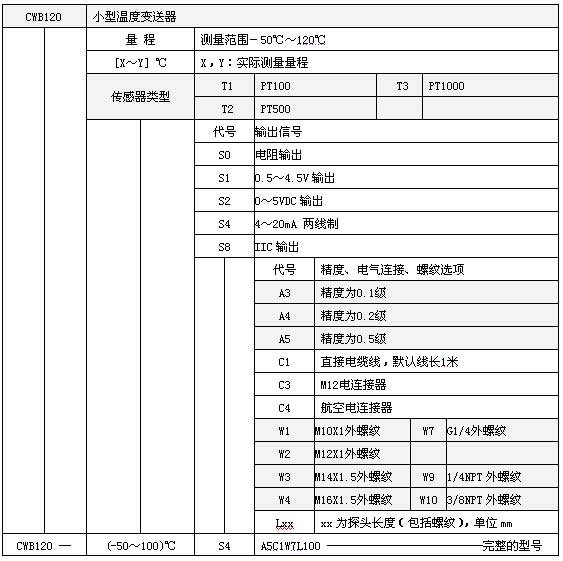

選型指南

選型示例： CWB120─(-50～100)℃T1S4A5C1W7， 表示溫度量程為(-50～100) ℃；感溫元件為PT100，輸出信號為兩線制4～20mA；測量精度：0.5級；電氣連接為直接引線；G1/4外螺紋，探頭長度100mm（包括固定螺紋的長度）。

注：

1、選型表中默認的供電電壓為24VDC，特殊供電電壓請聯系澤天傳感；

2、特殊探頭長度、輸出信號、精度等級、螺紋規格、電氣連接、材質、防護等級請聯系澤天傳感。

相關資料

1、CWB120溫度變送器外形尺寸CAD圖 請點擊下載。
